Odpowiednie uziemienie jest istotnym elementem każdej instalacji elektrycznej, mającym na celu zapewnienie bezpieczeństwa użytkowników oraz prawidłowe funkcjonowanie urządzeń. Pomiar rezystancji uziemienia pozwala na ocenę skuteczności uziemienia, co jest niezbędne do uniknięcia porażeń prądem i uszkodzeń sprzętu. W tym artykule omówimy, jak można przeprowadzić taki pomiar, nawet za pomocą zwykłego miernika.
Rezystancja uziemienia – co to jest?
Rezystancja uziemienia to parametr określający zdolność instalacji uziemiającej do przewodzenia prądu elektrycznego do ziemi. Jest to istotny element w zapewnieniu bezpieczeństwa użytkowników oraz ochrony urządzeń elektrycznych przed przepięciami i porażeniami.
Rezystancja uziemienia powinna być jak najniższa, aby umożliwić skuteczne odpływanie prądu zwarciowego do ziemi. Wartość rezystancji uziemienia zależy od wielu czynników, w tym:
- rodzaju gleby,
- wilgotności oraz głębokości uziomu.
Prawidłowo zaprojektowane i wykonane uziemienie zapewnia niski opór, co zwiększa bezpieczeństwo instalacji elektrycznej.
Wartości rezystancji uziemienia muszą być zgodne z obowiązującymi normami i przepisami. Przekroczenie dopuszczalnych wartości może prowadzić do zagrożeń, takich jak porażenie prądem, pożary lub uszkodzenia sprzętu.
Rodzaj gleby i warunki atmosferyczne mają istotny wpływ na rezystancję uziemienia. Grunt podmokły, wilgotny, zwykle charakteryzuje się niższą rezystancją niż grunt suchy, piaszczysty. Dlatego ważne jest, aby regularnie kontrolować stan uziemienia, zwłaszcza w zmieniających się warunkach atmosferycznych.
Kolejnym ważnym aspektem jest regularna konserwacja uziemienia. Nawet najlepsze systemy uziemienia mogą z czasem tracić swoje właściwości z powodu korozji lub uszkodzeń mechanicznych. Regularne kontrole i pomiary rezystancji pozwalają na wczesne wykrycie problemów i ich naprawę.
Jaki miernik do pomiaru uziemienia sprawdzi się najlepiej?
Profesjonalne mierniki do pomiaru rezystancji uziemienia są niezbędne, aby uzyskać dokładne i wiarygodne wyniki. Wybór odpowiedniego urządzenia zależy od specyficznych potrzeb oraz warunków, w jakich będą wykonywane pomiary.
Typy mierników do pomiaru rezystancji uziemienia

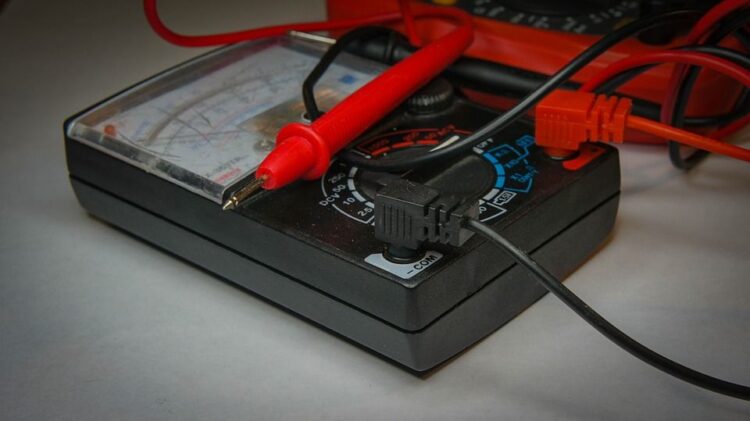

- Mierniki analogowe – Stosowane rzadziej ze względu na niższą precyzję i trudniejszy odczyt wyników. Jednak wciąż mogą być użyteczne w prostych aplikacjach.
- Mierniki cyfrowe – Popularne dzięki swojej dokładności, łatwości odczytu oraz dodatkowym funkcjom, takim jak pamięć wyników czy automatyczna kompensacja błędów.
- Mierniki cęgowe – Umożliwiają pomiar bez konieczności wbijania elektrod w ziemię. Są szczególnie przydatne w pomiarach uziemień wielokrotnych w istniejących instalacjach.
Parametry, na które warto zwrócić uwagę
- Zakres pomiarowy – Powinien być odpowiednio szeroki, aby obejmować wszystkie możliwe wartości rezystancji, jakie mogą wystąpić w danej instalacji.
- Dokładność – Im mniejszy błąd pomiaru, tym lepiej. Dobrej jakości mierniki mają dokładność na poziomie ±0.1%.
- Metody pomiaru – Najlepsze mierniki oferują kilka metod pomiarowych, takich jak metoda 2-przewodowa, 3-przewodowa, czy 4-przewodowa.
- Automatyczna kompensacja błędów – Nowoczesne mierniki potrafią automatycznie kompensować wpływ rezystancji elektrod pomocniczych, co zwiększa dokładność pomiaru.
- Dodatkowe funkcje – Takie jak pamięć wewnętrzna na wyniki, możliwość podłączenia do komputera, czy wbudowany GPS do geotagowania wyników.
Przykładowe modele mierników
- Fluke 1625-2 GEO – Profesjonalny miernik z szerokim zakresem pomiarowym, wysoką dokładnością oraz możliwością przeprowadzania pomiarów metodą spadku potencjału, jak i metodą cęgową.
- Megger DET4TC2 – Solidny miernik cyfrowy, oferujący dokładne pomiary z możliwością automatycznej kompensacji wpływu rezystancji elektrod pomocniczych.
- Kyoritsu 4105A – Kompaktowy i łatwy w użyciu miernik analogowy, idealny do podstawowych pomiarów rezystancji uziemienia.
Dobór odpowiedniego miernika zależy od specyficznych potrzeb pomiarowych oraz budżetu. Profesjonalne urządzenia oferują szereg funkcji, które ułatwiają przeprowadzenie dokładnych i powtarzalnych pomiarów, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych.
Jak zmierzyć rezystancję uziemienia zwykłym miernikiem?
Pomiar rezystancji uziemienia za pomocą zwykłego miernika może być mniej dokładny niż przy użyciu specjalistycznych urządzeń, ale jest możliwy do wykonania przy zachowaniu odpowiednich procedur. Proces ten wymaga jednak pewnej wiedzy i staranności, aby uzyskać wiarygodne wyniki.
Pierwszym krokiem jest przygotowanie terenu do pomiaru. Należy wybrać miejsce, gdzie będzie można wbić elektrody pomocnicze. Elektrody te powinny być umieszczone w linii prostej z badanym uziomem. Odległość między nimi powinna być równa lub większa od długości samego uziomu. Zwykle stosuje się odległość rzędu 20-30 metrów, ale może być konieczne dostosowanie jej do lokalnych warunków gruntowych.
Po przygotowaniu terenu należy podłączyć miernik do uziomu oraz elektrod pomocniczych. W standardowej konfiguracji miernika należy użyć trzech przewodów: jednego do uziomu (E), jednego do elektrody napięciowej (P) i jednego do elektrody prądowej (C). Miernik powinien być ustawiony na tryb pomiaru rezystancji.
Pomiar polega na przepuszczeniu prądu przez uziom i elektrody pomocnicze oraz zmierzeniu spadku napięcia między uziomem a elektrodą napięciową. Rezystancja jest następnie obliczana zgodnie z prawem Ohma (R=V/I), gdzie V to zmierzone napięcie, a I to prąd przepływający przez układ.
Podczas wykonywania pomiaru istotne jest, aby elektrody pomocnicze były dobrze wbite w ziemię i miały dobry kontakt z gruntem. W przypadku, gdy grunt jest suchy, zaleca się nawilżenie terenu wokół elektrod wodą, co zmniejszy rezystancję kontaktową i poprawi dokładność pomiaru.
Pomiar powinien być powtórzony kilkukrotnie w różnych porach dnia i przy różnych warunkach atmosferycznych, aby upewnić się, że wyniki są stabilne i wiarygodne. Średnia z uzyskanych pomiarów daje najbardziej zbliżoną wartość rzeczywistej rezystancji uziemienia.
Ile omów ma mieć uziom?
Rezystancja uziemienia powinna być jak najniższa, aby zapewnić skuteczne działanie ochrony przeciwporażeniowej. W praktyce wartości te mogą się różnić w zależności od specyfikacji instalacji oraz lokalnych przepisów. Generalnie, dla instalacji niskiego napięcia, rezystancja uziemienia nie powinna przekraczać 10 omów.
W przypadku instalacji średniego i wysokiego napięcia, normy mogą wymagać jeszcze niższych wartości, często poniżej 1 oma. Niskie wartości rezystancji są szczególnie istotne w systemach, gdzie wymagana jest wysoka niezawodność ochrony przeciwporażeniowej, takich jak szpitale, centra danych czy obiekty przemysłowe.
Wartości te mogą być osiągnięte przez odpowiedni dobór materiałów oraz konstrukcji uziemienia. W praktyce stosuje się różne rodzaje uziomów, takie jak uziomy pionowe (pręty) czy poziome (taśmy), które mogą być instalowane pojedynczo lub w złożonych konfiguracjach, jak uziomy kratowe czy promieniowe.
Pomiar rezystancji uziemienia pozwala na regularne monitorowanie stanu technicznego instalacji i jej efektywności. W przypadku wykrycia wartości wyższych niż dopuszczalne, należy przeprowadzić działania naprawcze, takie jak poprawienie kontaktu elektrod z gruntem, dodanie dodatkowych uziomów czy poprawienie konstrukcji istniejącego uziemienia.
