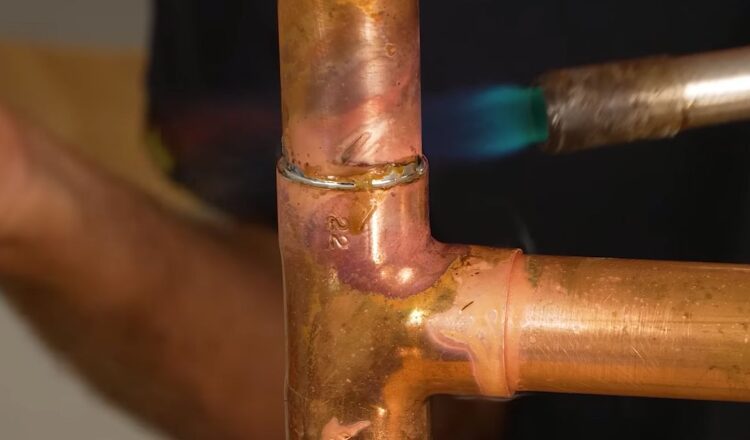

Jak lutować rury miedziane lutem miękkim – krok po kroku

Lutowanie rur miedzianych lutem miękkim to popularna technika łączenia elementów instalacji wodnych, grzewczych i chłodniczych. Proces ten, choć wymaga precyzji, jest osiągalny nawet dla amatorów. W poniższym artykule krok po kroku przedstawiamy, jak prawidłowo lutować rury miedziane.

Gdzie stosowane są rury miedziane i kiedy wykorzystać lut miękki?

Rury miedziane są powszechnie stosowane w instalacjach wodnych, grzewczych, chłodniczych oraz gazowych. Wynika to z ich trwałości, odporności na korozję i doskonałych właściwości przewodzenia ciepła. Lutowanie miękkie jest odpowiednie dla instalacji, które nie będą narażone na wysokie temperatury i duże ciśnienia, takie jak instalacje wodne i grzewcze. Lut twardy z kolei, wykorzystywany jest w instalacjach o wyższych wymaganiach temperaturowych i mechanicznych.

Lutowanie miękkie polega na użyciu lutu, który topi się w temperaturze poniżej 450°C, co sprawia, że jest to metoda mniej inwazyjna dla materiału. Spoiwo zazwyczaj zawiera cynę i miedź, co zapewnia dobrą jakość połączenia przy niskim koszcie.

Wybór między lutowaniem miękkim a twardym zależy od specyfiki instalacji. Dla domowych instalacji wodnych i ciepłowniczych zazwyczaj wystarczy lutowanie miękkie. Lutowanie twarde jest wymagane w bardziej wymagających warunkach, na przykład w instalacjach przemysłowych lub chłodniczych.

Co będzie potrzebne do lutowania rur miedzianych?

Przygotowanie do lutowania rur miedzianych wymaga odpowiednich narzędzi i materiałów. Poniżej znajduje się lista niezbędnych elementów:

• Rury miedziane i kształtki: Odpowiednio dobrane do potrzebnej instalacji.
• Piłka do metalu lub obcinak do rur: Do precyzyjnego przycięcia rur.
• Gratownik lub pilnik: Do wygładzenia krawędzi po przycięciu.
• Szczotka druciana lub czyścik do rur: Do dokładnego oczyszczenia powierzchni łączonych.
• Pasta lutownicza (topnik): Ułatwia proces lutowania, zapobiega utlenianiu się miedzi.
• Lut miękki (cyna z dodatkiem miedzi): Spoiwo do łączenia rur.
• Lutownica lub palnik gazowy: Do podgrzewania łączonych elementów.
• Ściereczka: Do usuwania nadmiaru pasty i oczyszczania połączeń po lutowaniu.
• Rękawice ochronne i okulary ochronne: Dla bezpieczeństwa podczas pracy.

Odpowiednie przygotowanie i zebranie wszystkich narzędzi oraz materiałów przed rozpoczęciem lutowania zapewni płynny i bezproblemowy przebieg pracy.

Krok 1: Dotnij rury i dopasuj kształtki

Pierwszym krokiem w procesie lutowania rur miedzianych jest precyzyjne przycięcie rur oraz dopasowanie odpowiednich kształtek. Zacznij od dokładnego pomiaru potrzebnej długości rury. Użyj miarki lub linijki, aby zaznaczyć miejsce cięcia. Następnie, przy użyciu piłki do metalu lub specjalistycznego obcinaka do rur, dokonaj cięcia. Ważne jest, aby cięcie było proste, co zapewni lepsze dopasowanie elementów.

Po przycięciu rury, jej krawędzie będą ostre i mogą zawierać zadziory. Użyj gratownika lub pilnika do metalu, aby wygładzić te krawędzie. Usunięcie zadziorów zapewni, że rura będzie lepiej przylegać do kształtki, co jest kluczowe dla uzyskania szczelnego połączenia.

Kolejnym krokiem jest dopasowanie kształtek, takich jak kolanka, trójniki czy złączki. Włóż rury do kształtek i sprawdź, czy wszystko pasuje. Elementy powinny wchodzić w siebie lekko, ale bez luzów. Jeśli występują jakiekolwiek problemy z dopasowaniem, należy jeszcze raz sprawdzić, czy krawędzie rur są odpowiednio sfazowane i oczyszczone.

Krok 2: Starannie wyczyść łączone powierzchnie

Dokładne oczyszczenie łączonych powierzchni jest niezbędne do uzyskania trwałego i szczelnego połączenia. Brud, tłuszcz i tlenki mogą znacznie osłabić jakość lutowanego złącza, dlatego nie wolno pomijać tego kroku.

Na początek, oczyść zewnętrzną powierzchnię rury. Użyj specjalnego czyścika do rur lub szczotki drucianej, aby usunąć wszelkie zanieczyszczenia. Przesuwaj czyścik wokół rury, aż powierzchnia stanie się błyszcząca i czysta. Następnie wyczyść wewnętrzną powierzchnię kształtki. Włóż do niej odpowiednio dobraną szczotkę drucianą i kilkakrotnie obróć, aby usunąć wszelkie zanieczyszczenia.

Czystość powierzchni można sprawdzić wizualnie. Jeżeli powierzchnia rury i kształtki jest błyszcząca i wolna od zanieczyszczeń, oznacza to, że jest dobrze przygotowana do lutowania. Pamiętaj, że nawet małe resztki brudu mogą wpłynąć na jakość połączenia, dlatego warto poświęcić czas na dokładne czyszczenie.

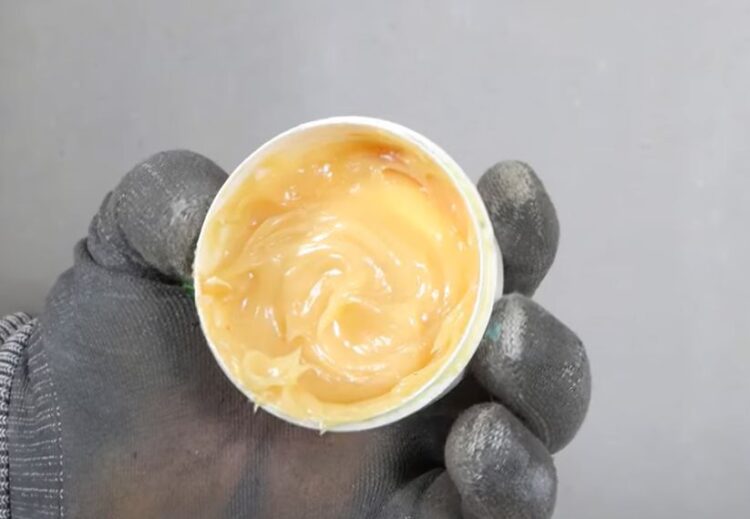

Krok 3: Posmaruj łączenia pastą lutowniczą

Kolejnym etapem lutowania rur miedzianych jest nałożenie pasty lutowniczej, znanej także jako topnik. Pasta lutownicza pełni kilka ważnych funkcji – pomaga oczyścić powierzchnie łączone, zapobiega utlenianiu się metalu podczas podgrzewania oraz ułatwia rozpływanie się lutu.

Zacznij od nałożenia cienkiej warstwy pasty lutowniczej na zewnętrzną powierzchnię rury oraz na wewnętrzną powierzchnię kształtki. Możesz użyć do tego małego pędzelka lub specjalnej szpatułki. Ważne jest, aby pasta była nałożona równomiernie i pokrywała całą powierzchnię, która będzie łączona. Unikaj nadmiaru pasty, ponieważ może to powodować powstawanie osadów wewnątrz rur.

Po nałożeniu pasty, włóż rurę do kształtki, upewniając się, że oba elementy są dobrze dopasowane. Pasta lutownicza pomoże utrzymać je na miejscu podczas podgrzewania i lutowania. Wytrzyj nadmiar pasty, który może wydostać się poza łączenie, używając czystej ściereczki.

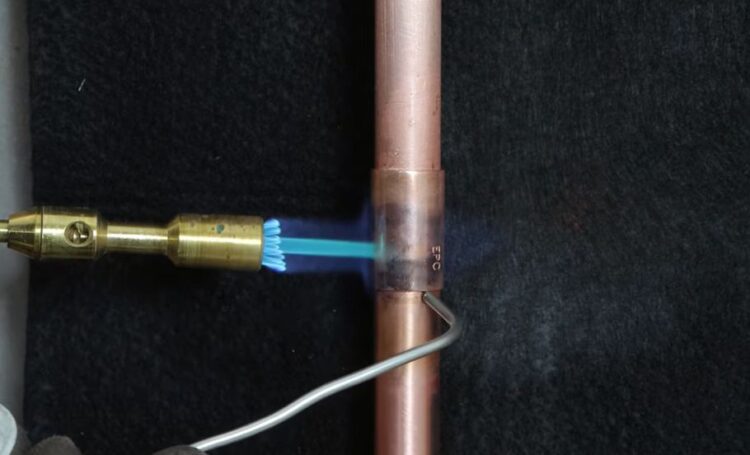

Krok 4: Rozgrzej rury i rozpocznij lutowanie

Po przygotowaniu rur i nałożeniu pasty lutowniczej, czas przystąpić do lutowania. Prawidłowe podgrzanie rur i kształtek jest kluczowe, aby lut mógł się odpowiednio rozprowadzić i stworzyć trwałe połączenie.

Najpierw przygotuj palnik gazowy, ustawiając płomień na średnią intensywność. Ważne jest, aby płomień był stabilny i skierowany bezpośrednio na łączenie, a nie na inne elementy instalacji. Rozpocznij podgrzewanie od środka łączenia, przesuwając palnik równomiernie wokół rury, aby rozgrzać ją równomiernie. Ciepło powinno być aplikowane równomiernie, aby uniknąć przegrzania jednej strony.

Podczas podgrzewania zauważysz, że pasta lutownicza zaczyna się topić i zmieniać kolor. To znak, że powierzchnie są gotowe do aplikacji lutu. Przyłóż lut do krawędzi łączenia, gdzie rura styka się z kształtką. Lut powinien zacząć się topić i wciągać między łączone elementy na zasadzie kapilarności. Kontynuuj dodawanie lutu wokół całego łączenia, upewniając się, że wypełnia on całą przestrzeń między rurą a kształtką.

O czym pamiętać lutując rury miedziane?

Lutowanie rur miedzianych to proces, który wymaga precyzji i odpowiedniego przygotowania. Oto kilka ważnych zasad, które warto mieć na uwadze, aby uzyskać trwałe i szczelne połączenia:

• Dokładność i cierpliwość: Lutowanie to proces wymagający dokładności na każdym etapie, od cięcia i czyszczenia rur, po podgrzewanie i nakładanie lutu. Pośpiech może prowadzić do błędów, które będą trudne do naprawienia.
• Odpowiednie przygotowanie: Każdy etap przygotowania, w tym cięcie, gratowanie, czyszczenie i nakładanie pasty lutowniczej, musi być wykonany starannie. Brudne lub źle dopasowane powierzchnie mogą prowadzić do nieszczelności.
• Temperatura i czas podgrzewania: Upewnij się, że rury są równomiernie podgrzewane. Zbyt małe podgrzanie spowoduje, że lut nie rozpłynie się odpowiednio, natomiast przegrzanie może uszkodzić materiał. Lut powinien topić się od ciepła metalu, a nie bezpośrednio od płomienia.
• Bezpieczeństwo: Pracuj w dobrze wentylowanym pomieszczeniu, używaj rękawic ochronnych i okularów. Upewnij się, że w pobliżu miejsca pracy nie znajdują się łatwopalne materiały.
• Kontrola połączeń: Po zakończeniu lutowania, pozostaw rury do ostygnięcia i wykonaj próbę szczelności. Napełnij instalację wodą i sprawdź, czy nie ma wycieków. Jeśli zauważysz jakiekolwiek nieszczelności, konieczne będzie ponowne lutowanie.

Pamiętaj, że lutowanie rur gazowych wymaga specjalistycznych uprawnień i nie powinno być wykonywane samodzielnie przez amatorów. Praca z gazem jest niebezpieczna i wymaga wiedzy oraz doświadczenia profesjonalistów.
