Niwelator to narzędzie pomiarowe, które jest niezastąpione w pracach geodezyjnych i budowlanych. Służy do precyzyjnego wyznaczania różnic wysokości pomiędzy różnymi punktami na terenie. Dzięki niwelatorowi możliwe jest dokładne określenie poziomu i pionu, co jest kluczowe przy realizacji wielu projektów budowlanych i inżynieryjnych.
Co to jest niwelator?

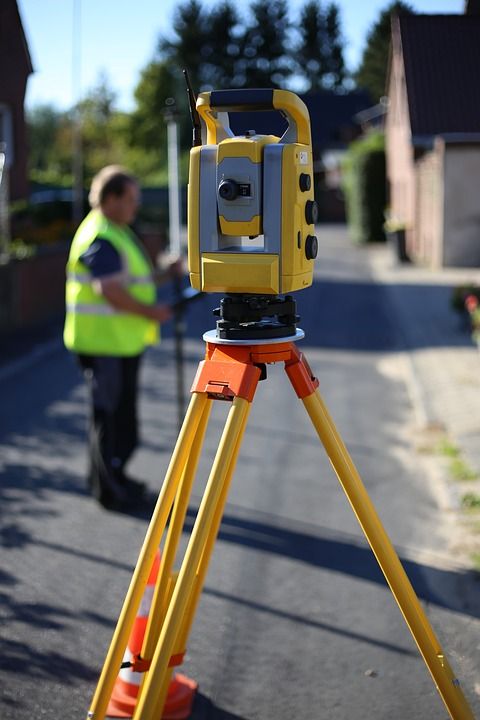

Niwelator to instrument przypominający aparat fotograficzny lub kamerę umieszczoną na statywie. Składa się z lunety, libelli (poziomicy), oraz systemu śrub do precyzyjnego poziomowania. Narzędzie to jest używane głównie przez geodetów, ale znajduje także zastosowanie w innych dziedzinach, takich jak budownictwo, rolnictwo czy architektura krajobrazu.
Główną funkcją niwelatora jest pomiar różnic wysokości. Jest on używany do precyzyjnego poziomowania terenu, fundamentów, stropów, a także do wyznaczania spadków terenu, co jest istotne przy budowie dróg, mostów i innych konstrukcji inżynieryjnych. Dzięki niwelatorowi można uzyskać dokładne dane dotyczące wysokości, co jest niezbędne do prawidłowego wykonania wielu prac budowlanych.
Jak działa niwelator i z czego jest zbudowany?

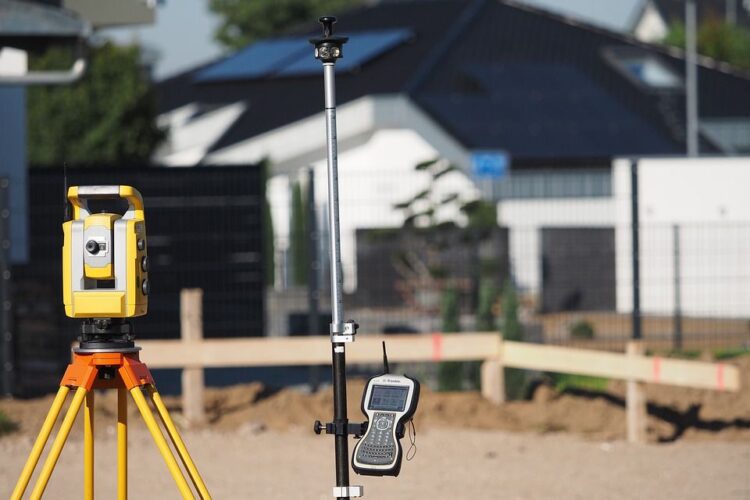

Niwelator działa na zasadzie optycznego lub laserowego pomiaru różnic wysokości między różnymi punktami terenu. Aby dokonać pomiaru, niwelator musi być ustawiony na stabilnym trójnogu i precyzyjnie wypoziomowany za pomocą libelli. Następnie celuje się w łatę niwelacyjną ustawioną w punktach pomiarowych. Wynik pomiaru odczytuje się przez lunetę lub detektor laserowy, w zależności od rodzaju niwelatora.
Budowa niwelatora:
- Luneta: Główny element optyczny niwelatora, przez który dokonuje się obserwacji. Luneta zawiera system soczewek, które powiększają obraz, umożliwiając dokładne odczyty.
- Libella: Umożliwia precyzyjne wypoziomowanie niwelatora. Libella to rurka wypełniona cieczą z pęcherzykiem powietrza, który musi znaleźć się w centralnym punkcie, aby niwelator był poziomo ustawiony.
- Śruby poziomujące: Umożliwiają dokładne ustawienie niwelatora w poziomie. Regulacja tych śrub jest niezbędna do prawidłowego wypoziomowania urządzenia.
- Statyw: Trójnóg, na którym montuje się niwelator. Statyw zapewnia stabilność urządzenia podczas pomiarów.
- Łata niwelacyjna: Składana teleskopowo miarka, którą ustawia się w punktach pomiarowych. Łata ma podziałkę, która pozwala na odczytanie wysokości z dokładnością do milimetra.
Działanie niwelatora:
Niwelator optyczny działa dzięki układowi soczewek i celownikowi. Operator ustawia niwelator na stabilnym trójnogu, poziomuje go za pomocą libelli i celuje lunetą w łatę niwelacyjną trzymaną przez asystenta w punkcie pomiarowym. Krzyż nitek widoczny przez okular pozwala uzyskać precyzyjny odczyt wysokości.
Niwelator laserowy działa na podobnej zasadzie, ale zamiast układu soczewek używa wiązki laserowej. Emitowana wiązka tworzy linię odniesienia, którą detektor laserowy umieszczony na łacie niwelacyjnej odczytuje, umożliwiając precyzyjne wyznaczenie poziomu.
Jakie są rodzaje niwelatorów?
Niwelatory można podzielić na kilka głównych typów, z których każdy ma swoje specyficzne zastosowania i właściwości. Najpopularniejsze rodzaje niwelatorów to niwelatory optyczne, laserowe i cyfrowe.
Niwelatory optyczne
Niwelatory optyczne są najbardziej tradycyjnymi i najczęściej stosowanymi narzędziami w geodezji i budownictwie. Składają się z lunety z systemem soczewek, poziomicy (libelli) oraz śrub poziomujących. Pomiar odbywa się przez obserwację przez lunetę i odczytanie wysokości na łacie niwelacyjnej. Niwelatory optyczne są cenione za swoją precyzję i niezawodność, choć wymagają współpracy dwóch osób – jednej do obsługi niwelatora i drugiej do trzymania łaty.
Niwelatory laserowe
Niwelatory laserowe wykorzystują wiązkę lasera do wyznaczania poziomu. Urządzenie emituje laserową linię odniesienia, którą można odczytać za pomocą detektora umieszczonego na łacie niwelacyjnej. Niwelatory laserowe są bardzo dokładne i mogą być obsługiwane przez jedną osobę, co zwiększa ich praktyczność. Są szczególnie przydatne na dużych placach budowy i w miejscach, gdzie precyzyjne poziomowanie jest kluczowe. Wyróżniamy modele obrotowe, które emitują wiązkę lasera w pełnym zakresie 360 stopni, co umożliwia pomiar w dowolnym kierunku.
| Rodzaj niwelatora | Zalety | Wady |
|---|---|---|
| Optyczny | Wysoka precyzja, niezawodność, stosunkowo niski koszt | Wymaga współpracy dwóch osób, brak automatyzacji |
| Laserowy | Bardzo dokładny, może być obsługiwany przez jedną osobę, szybki pomiar | Wyższy koszt, konieczność ładowania lub wymiany baterii |
| Cyfrowy | Automatyczny odczyt, zapisywanie danych, minimalizacja błędów | Wysoki koszt, złożoność obsługi |
Niwelatory cyfrowe
Niwelatory cyfrowe to zaawansowane technologicznie urządzenia, które łączą elementy optyczne i elektroniczne. Wyposażone są w cyfrowe wyświetlacze, które automatycznie odczytują i zapisują wyniki pomiarów. Cyfrowe niwelatory często posiadają funkcje zapisu danych i możliwość ich eksportu do komputera, co ułatwia analizę i archiwizację pomiarów. Dzięki automatycznemu odczytowi, niwelatory cyfrowe minimalizują ryzyko błędów ludzkich i zwiększają dokładność pomiarów.
Dlaczego niwelatory są niezastąpione na każdej budowie?
Niwelatory są niezastąpione na każdej budowie ze względu na ich precyzyjność, wszechstronność i zdolność do przyspieszenia wielu procesów budowlanych. Używane są zarówno w dużych projektach inżynieryjnych, jak i mniejszych pracach budowlanych, zapewniając dokładność niezbędną do prawidłowego wykonania prac.
Jednym z najważniejszych zastosowań niwelatorów na budowie jest precyzyjne poziomowanie terenu. Dzięki niwelatorom można dokładnie określić różnice wysokości na placu budowy, co jest kluczowe przy wylewaniu fundamentów, układaniu podłóg, a także podczas prac ziemnych. Dokładność pomiarów niwelatorów, sięgająca nawet do milimetra, pozwala na uniknięcie błędów, które mogłyby prowadzić do problemów konstrukcyjnych w przyszłości.
Niwelatory są również niezbędne do ciągłej kontroli i monitorowania postępu prac budowlanych. Dzięki regularnym pomiarom można na bieżąco sprawdzać, czy wszystkie elementy budynku są wykonywane zgodnie z projektem i czy poziomy są utrzymywane na odpowiednim poziomie. To z kolei pozwala na szybkie wykrycie i korektę ewentualnych błędów, co zapobiega kosztownym przeróbkom i opóźnieniom.
Niwelatory znajdują zastosowanie w szerokim zakresie prac budowlanych. Są używane do wytyczania dróg, mostów, tuneli, rurociągów, a także przy budowie domów jednorodzinnych, budynków wielorodzinnych, a nawet w pracach krajobrazowych. Wszechstronność tych urządzeń sprawia, że są one nieocenione w różnych etapach budowy, od przygotowania terenu po finalne wykończenie.
